Регулятор температуры РТП-Т

Регулятор температуры печной трехфазный «РТП-T» (цифровой) предназначен для преобразования сигналов, поступающих с датчика температуры (термопара), в значение величины температуры и управления  питанием электронагревателей, допускающих фазовое  регулирование напряжения, в соответствие с заданной программой.
Возможно задавать программно:
- нагрев до 16 уровней;
- рабочий режим;
- отжиг до 8 уровней;
- режим остывания;
В каждом уровне задаётся температура, ток, время.
В основе принципа регулирования температуры лежит  пропорционально- интегрально- дифференциальный закон (ПИД). Это означает, что регулятор, воспроизводит кривую нагрева как можно более точно, учитывая инерционность печи, увеличивая или снижая скорость нагрева на точках перегиба кривой. Причем гибкость расчета кривой нагрева можно регулировать исходными параметрами терморегулятора. Есть функция автонастройки ПИД регулятора.
Отображение состояния регулятора температуры (измеренная температура,  заданная температура, выходной ток, режим работы, вкл./отк., авария) производится на жидкокристаллическом дисплее с подсветкой.
Регулятор обеспечивает компенсацию холодного спая.
Регулятор РТП-Т имеет защиты от обрыва термопары, максимальная токовая, обрыв входной и выходной фазы, а также реле сигнализации (сухой контакт).
Управление регулятором РТП-Т осуществляется от клавиатуры, дистанционно или через интерфейс RS485(заказ).
В состав РТП-Т входит тиристорный регулятор переменного тока.
Регулятор температуры предназначен для работы с термоэлектрическим преобразователем (термопара) типа:
ВР, ПР, ПП, ХА, ХК, МК, ЖК ;
термосопротивлениями типа:
ТСП, ТСМ, ТСН.
Регулятор РТП-Т предназначен для управления трёхфазной активно-индуктивной нагрузкой без нулевого провода (звезда или треугольник).
Под заказ возможно исполнение с нулевым проводом, а также с раздельным управлением каждой фазой регулятора.

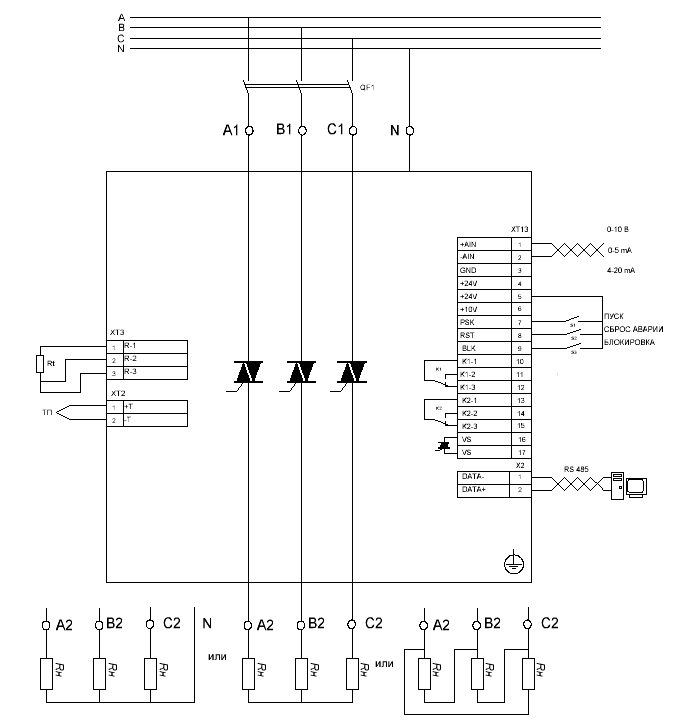

СХЕМА ПОДКЛЮЧЕНИЯ  РТП-Т
